LA SERRATURA AD ASTE ROTANTI

In questo articolo vi spiegherò come si monta una serratura ad aste rotanti, detta anche “serratura a spagnoletta”. Le foto delle varie fasi successive sono, anche in questo caso, relative al campione che userò per il corso di Progettazione di show-room.

Come nel caso precedente, la partenza è costituita da una carcassa in nobilitato bianco di 18 mm., bordato in PVC; questa volta lo sportello è stato preparato con un pannellino di truciolare di 18 mm. placcato in laminato bianco e sempre bordato in PVC.

Nella foto seguente si notano i componenti del meccanismo: ci sono le due cerniere a scodellino (questa volta in battuta completa, perché lo sportello è in battuta sulla carcassa) con le relative basette, la serratura con le aste rotanti e le due chiusure a spagnolette (in alto) ed infine le due boccole in nylon con i perni eccentrici registrabili ( a destra) e le chiavi della serratura a cilindro con l’anello di finitura esterno (al centro).

Analogamente al campione precedente, le lavorazioni principali riguardano lo sportello, che verrà forato con la solita punta da 35 mm. di diametro per ospitare la testa delle cerniere; l’altro foro che si vede è passante è ed di 18 mm. di diametro per fare uscire all’esterno il cilindro della serratura.

La serratura vera e propria viene fissata con due viti svasate di 3,5 x 16 mm. e riceverà le aste rotanti (che sono cilindriche, ma hanno una spianatura laterale lungo l’asse longitudinale, per poterle ruotare solo incastrandole negli appositi alloggiamenti della serratura e delle spagnolette).

Una volta inserite le aste e completato il meccanismo con l’inserimento delle spagnolette, si fissano i cavallotti con viti svasate di 2,5 x 12,5 mm., per tenere in posizione le spagnolette pur permettendone la rotazione. Ecco lo sportello con tutta la ferramenta montata:

La foto seguente mostra lo sportello montato con la serratura chiusa, vista dall’interno; si notano le spagnolette agganciate ai relativi perni e la mandata della serratura trattenuta dall’incontro, che è una semplice piastrina ad L fissata al fianco.

Serratura chiusa

Serratura aperta

A differenza della serratura a stringa, che chiude in due punti, questa ha 3 punti di fissaggio ed è ovviamente più sicura; un altro vantaggio di quest’ultimo sistema è che si può usare su uno sportello in battuta, che quindi nasconde praticamente tutta la carcassa frontalmente, ottenendo un aspetto migliore; vi ricordo che con la serratura a stringa la carcassa rimaneva completamente in vista.

Nelle foto seguente si vede lo sportello aperto, con i due perni di chiusura in vista e le spagnolette in posizione aperte. L'incontro sul lato destro della carcassa è sostituito da un piccolo angolare di alluminio.

Ed ecco lo sportello visto dal lato esterno, con la serratura a cilindro contornata dall’anello di finitura e con la coppia di chiavi in dotazione.

LA SERRATURA A STRINGA

Questa volta mostrerò come si monta una “serratura a stringa”, che sarebbe una serratura per mobili, ad aste scorrevoli. Ho fotografato le varie fasi costruttive di un campione che utilizzerò per il corso di Progettazione di show-room che tengo per l’Ordine degli Architetti di Bologna.

Questa serratura si può usare per chiudere dei mobili che hanno l’anta (o le ante) in luce; non si può usare per le ante in battuta perché le aste comandate dalla serratura si devono infilare dentro a delle piastrine che vanno incassate all’interno del cappello e della base del mobile, o almeno in uno di essi.

In questo caso il materiale usato per la struttura è truciolare nobilitato bianco da 18 mm., bordato in PVC; mentre l’anta è in multistrati di pioppo da 18 mm. placcato in laminato bianco e bordato in PVC.

Ho preparato i quattro pannellini che costituiscono la carcassa e li ho incollati fra di loro usando le linguette (vedi articolo del 25/04/2015); nella foto seguente si vede la struttura già assemblata con lo sportello non ancora lavorato, a fianco.

I vari elementi della ferramenta da usare sono nella foto successiva: oltre alle due cerniere a scodellino in luce, dotate della basetta adeguata (in basso), ci sono le due aste scorrevoli e la serratura vera e propria con i cavallotti per tenere in sede le aste ( al centro); a destra in basso c’è la bocchetta che andrà montata, come finitura, dal lato esterno dello sportello, con la relativa chiave e in alto c’è il listello di copertura di tutto il meccanismo, eseguito in Toulipier laccato bianco, e scavato opportunamente nel lato inferiore per adattarsi ai vari ingombri della serratura. Tutti i pezzi vanno fissati con le viti che si vedono nella foto.

Le lavorazioni principali riguardano lo sportello che deve essere forato con delle punte al Widia da 35 mm. di diametro, per ospitare la testa delle cerniere; poi bisogna affrontare l’alloggiamento del corpo principale della serratura, che viene effettuato con due fori affiancati praticati con una punta al Widia da 30 mm., raccordati tra loro con due tratti rettilinei, che richiedono l’uso dello scalpello (lo scalpello non sarà molto contento di lavorare sul laminato, ma se gli promettete di riaffilarlo dopo l’uso, lui si renderà disponibile).

Una volta realizzato questo lavoro, bisogna preoccuparsi di incassare anche le due linguette per il fissaggio della serratura, in modo che questa risulti perfettamente a filo con il lato interno dello sportello. Per questa operazione bisogna usare una punta da legno (quella con i rasanti esterni) da 10 mm.; se vi volete cimentare in questo lavoro, non usate mai le punte da metallo: quasi sicuramente sbreccereste il laminato e non otterreste un foro piatto, che invece è quello che ci serve.

Lo strumento più indicato sarebbe una punta con i rasanti al Widia, ma costano parecchio e quella da legno riesce ugualmente a fare il lavoro, anche se dopo non sarà molto affilata. Con una scalpellino si raccordano i fori con l’alloggiamento preparato precedentemente e si perfeziona il fondo del foro.

A questo punto si prende la serratura e la si preme sul fondo della sua sede in modo che il perno (sporgente e a punta) dove si infilerà la chiave possa lasciare un’impronta che segnalerà dove effettuare il foro passante, per permettere di infilare la chiave dall’esterno; questo foro, che sarà prodotto da una punta da legno da 8 mm., verrà poi allargato verso il basso dandogli la forma della toppa, per far entrare la chiave.

Adesso si può fissare la serratura con due viti svasate da 2,5 x 16 mm. e vi si infilano le aste, che hanno un foro in testa, nei perni sporgenti predisposti per ospitarle; le aste sono state preventivamente tagliate a misura, portandole a filo dello sportello, tenendo la serratura completamente retratta.

Successivamente si fissano i cavallotti con viti svasate da 2,5 x 12,5 mm., che serviranno a mantenere in guida le aste durante lo scorrimento.

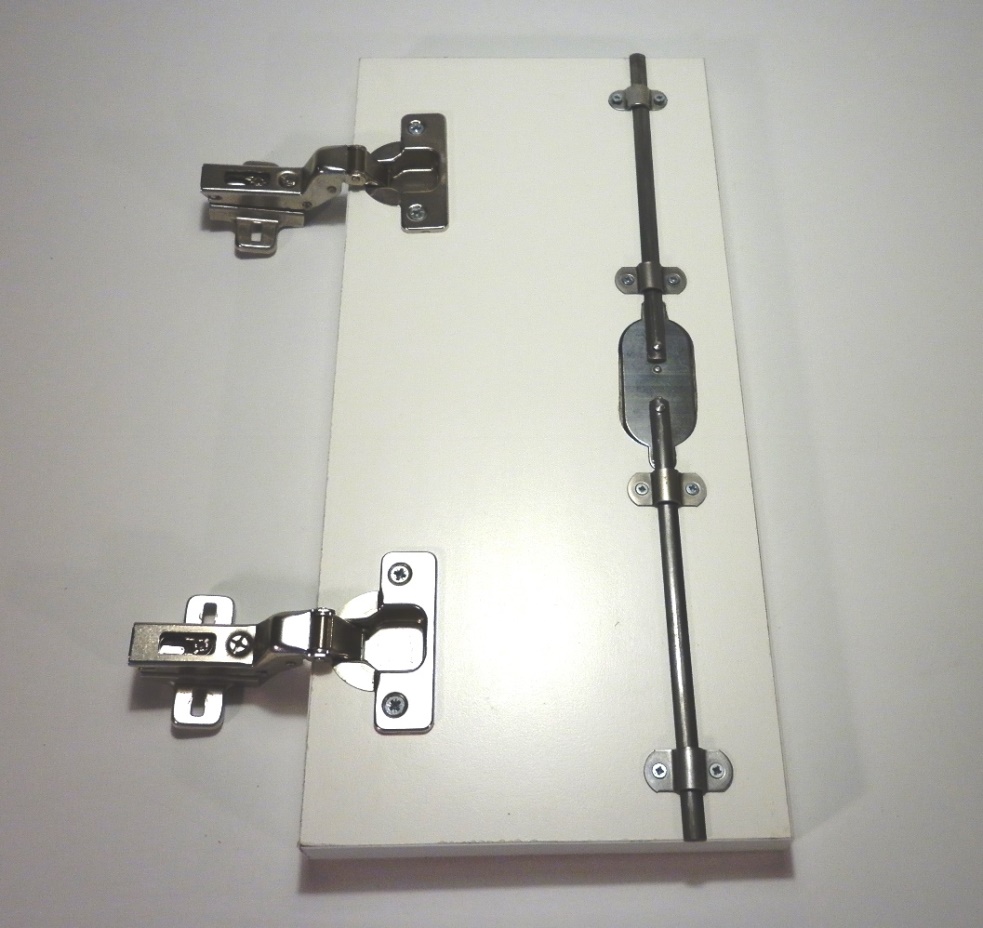

Possiamo quindi montare le cerniere per completare l’istallazione della ferramenta sullo sportello, usando viti svasate da 3,5 x 16; ed ecco il risultato del nostro lavoro:

Non ho mostrato le due piastrine in cui si innestano le aste che vanno incassate nella base e nel cappello, queste vanno montate a filo con due viti svasate 2,5 x 12,5; la posizione delle piastrine, sotto le quali va praticato un foro per ospitare le aste quando si vuole chiudere lo sportello, va calcolata a sportello chiuso, valutandone la collocazione agendo dalla parte interna (se fosse un mobile vero, dovremmo asportarne la fodera posteriore).

Nella foto seguente si vede una di queste piastrine insieme al fermo di battuta dello sportello, che può avere forme diverse, ma che è utile per trovare immediatamente la posizione giusta prima di azionare la serratura.

Una volta applicato lo sportello alla carcassa, il risultato è questo (visto dall’interno):

Appena abbiamo verificato che tutto funzioni alla perfezione, possiamo permetterci di dare il tocco finale, applicando un listello adeguatamente scavato per adattarsi a tutte le sporgenze delle varie parti della serratura, in modo da nasconderla completamente; come al solito il fissaggio è fatto usando delle viti, questa volta di 3 x 20 mm. e ovviamente il loro numero è in funzione della lunghezza del suddetto listello.

Però non abbiamo ancora finito, perché ci dobbiamo occupare dell’aspetto estetico dello sportello dal lato esterno; per risolvere questo problema utilizziamo una bocchetta che fissiamo con due viti di 2,5 x 10 mm. (devono essere corte perché all’interno c’è il corpo della serratura) in corrispondenza del foro passante che abbiamo praticato prima.

Ed ecco l’aspetto esterno del campione:

Esistono altre soluzioni per la bocchetta, ce ne sono altre che non vengono fissate con le viti, ma vanno incassate a pressione in un foro praticato precedentemente e sono sicuramente più eleganti; un’altra possibilità è costituita da una bocchetta con la parte interna dotata della classica apertura a forma di toppa ed un sottile bordino, risvoltato anche verso l’interno dello sportello per il fissaggio, che rimane comunque un elemento in vista.

Per chi vuole vedere soltanto l’apertura della toppa esiste un’altra opportunità che è costituita da un elemento in ottone pieno, di forma quasi ovale, che ha al centro la toppa; questo oggetto è nato per essere incassato a filo esterno nello sportello (in questo caso solo per sportelli che devono essere laccati) e scompare una volta effettuata la laccatura, lasciando quindi visibile solo la toppa.

C’è solo un’unica controindicazione: ci vuole una mira eccezionale per centrare la toppa con la chiave senza graffiare la zona circostante, per cui non è molto consigliabile.

CONSIGLI PRATICI 5

Un altro strumento molto comodo e che ci possiamo costruire da soli, utilizzando due pannelli di MDF di spessori diversi, è questo:

E’ un dispositivo molto semplice da costruire ed è utilissimo quando si devono fare dei fori in testa a dei righetti a sezione quadrata, rettangolare o circolare ed abbiamo bisogno che il foro sia parallelo all’asse longitudinale.

Naturalmente i due elementi in legno vanno incollati e successivamente devono essere tagliate le teste in squadro con una troncatrice per garantire al righetto che dobbiamo forare la perfetta perpendicolarità rispetto al basamento del trapano a colonna.

E’ importante che questo supporto abbia una base sufficientemente ampia per dare una certa stabilità ed un appoggio adeguato, visto che durante la foratura dovremo tenere il tutto stretto con una mano e dobbiamo essere certi di avere un appoggio corretto.

Per chi vuole un’alternativa, si può ricavare una scasso a V nel pezzo che vogliamo preparare e, in questo incavo possono essere forati righetti squadrati o cilindrici come nel caso precedente.

E’ ovvio che la grandezza di questi supporti cambia in funzione delle varie dimensioni dei righetti che devono essere forati in testa, perché con la mano dobbiamo riuscire a tenere fermo il pezzo da forare nelle parte più alta, dove maggiori sono le vibrazioni durante l’inserimento della punta del trapano.

Questo significa che per un righetto alto dovremo costruirci un supporto più o meno della stessa altezza, magari incollando un pannello più ampio che allarghi la base di appoggio, per migliorare la stabilità.

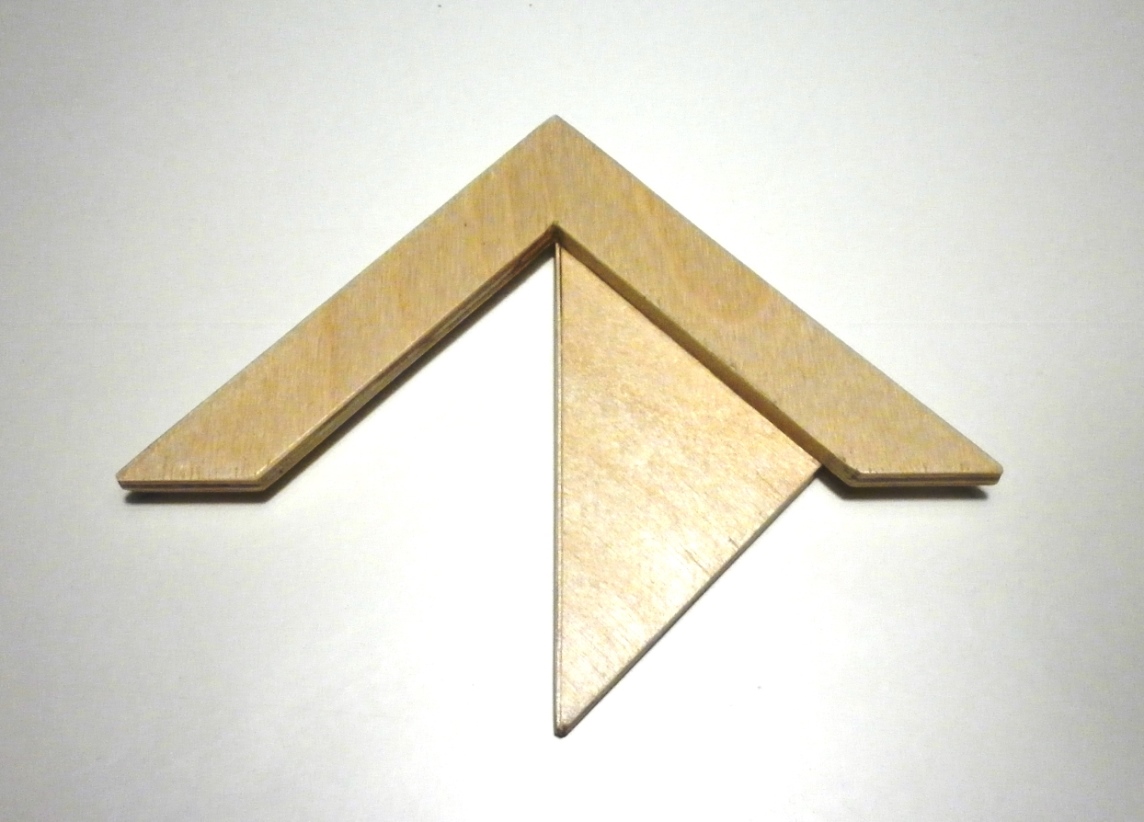

Se il foro va fatto al centro della faccia di testa ed il righetto è cilindrico, il sistema da usare è quello indicato nell’articolo precedente, magari costruendone uno che abbia dimensioni più adeguate come questo:

VISTO  DA  SOTTO

VISTO  DA  SOPRA

Se invece la sezione del righetto è quadrata o rettangolare, la soluzione è ancora più semplice perché basta disegnare le diagonali sulla faccia da forare; il centro è nel punto d’incontro.

Ci sono degli altri attrezzi che si rivelano molto utili quando si lavora il legno: sono le lime di carta vetrata.

Per costruirle basta procurarsi dei listelli di varie dimensioni ed incollarvi delle strisce di carta vetrata su entrambi i lati, magari di due grane diverse per usare un lato per sgrossare ed uno per rifinire.

Sui listelli piani si può usare della colla vinilica per l’applicazione della carta vetrata, avendo l’accortezza di tagliarla con un cutter agendo sul lato posteriore, per salvaguardare la lama dall’effetto dell’abrasivo.

Nel caso si debba ottenere una forma cilindrica si possono usare indifferentemente supporti in legno (ottenuto semplicemente da un vecchio manico di scopa) oppure dei tubi metallici. In questi casi la colla vinilica non va bene perché non si riesce a tenere ferma la carta vetrata in maniera adeguata finchè non ha fatto presa, se si usa il legno; e sul metallo non incollerebbe.

E’ più facile ed immediata la colla neoprenica (tipo Bostik o similare); naturalmente bisogna prima calcolarsi lo sviluppo della superficie cilindrica del supporto e  tagliare la carta vetrata preoccupandosi di stare un po’ scarsi per evitare degli inutili sormonti.

A questo punto si spalma la colla e, quando è pronta, si accoppiano le due parti stando attenti a non fare delle grinze nella carta vetrata; il cilindro abrasivo è pronto ed è utilizzabile subito.

Un procedimento simile si può utilizzare per creare una raspa rotativa da utilizzare sul trapano (sia a colonna che portatile); in questo caso però serve una certa abilità ed è meglio usare della tela abrasiva piuttosto che la carta vetrata, per via della maggior flessibilità e resistenza.

Per prima cosa bisogna procurarsi uno spezzone di tondino di acciaio del diametro che ci serve, poi bisogna tagliare una striscia di tela abrasiva abbastanza lunga da avvolgersi attorno al tondino, mantenendo un’angolazione di 45°; dal lato da cui si inizierà l’incollaggio si fa un taglio inclinato a 45° (attenzione a senso di avvolgimento: bisogna incollarla tenendo conto del senso di rotazione del trapano, cioè bisogna incollarla facendola lavorare “in trazione”).

Poi si procede a spalmare la colla sulle due parti e si procede come prima; l’unica difficoltà è rappresentata dal fatto che, durante l’avvolgimento, non bisogna creare sovrapposizioni della tela abrasiva, piuttosto è meglio che rimanga dello spazio tra una spira e la successiva, tanto funziona ugualmente.

Contrariamente agli attrezzi in cui si è usata la colla vinilica, che vanno buttati quando si sono consumati, in questo caso si può recuperare il tondino di acciaio immergendolo in acetone o diluente alla nitro: la tela vetrata si staccherà molto velocemente e si può riavvolgerne una nuova.
